Información Básica.
No. de Modelo.
OBT
Rugosidad De La Superficie
Ra12.5
Laboreo Tolerancia
+/- 0.10mm
Estándar
ASTM
Certificación
CE, ISO 9001: 2000, ISO 9001: 2008
Paquete de Transporte
Packed with Free Fumigating Wooden Case
Marca Comercial
OBT
Origen
Shandong, China
Capacidad de Producción
100000 Piece/Pieces Per Month
Descripción de Producto
1.Descripción del producto
| Material | Aleación de aluminio:5052 /6061/ 6063 / 2017 / 7075 / etc. |
| Superaleación | |
| Aleación de latón:3600/ 3602 / 2604 / H59 / H62 / etc. | |
| Aleación de acero inoxidable:303 / 304 / 316 / 412 / etc. | |
| Aleación de acero:Acero al carbono / Acero al troquel / etc. | |
| Aleación de titanio: Grado 1/Grado 2/Grado 2 H/Grado 3/Grado 5/etc. | |
| Manejamos muchos otros tipos de materiales. Por favor, póngase en contacto con nosotros si su material requerido no está enumerado arriba. | |
| Proceso | Pérdida de fundición de cera + mecanizado cnc |
| Tolerancia de cota de fundición | CT7 |
| Rugosidad de la superficie de fundición | Ra 12,5um |
| Rango de peso de fundición | 0,1-90kg |
| Tamaño de fundición | Tamaño lineal máx.: 1200mm, diámetro máx.: 600mm |
| Precisión de mecanizado | Precisión de posicionamiento 0,008mm, SUST. Precisión de posición 0,006mm |
| Rugosidad de la superficie de mecanizado | Ra0,8~6,3um |
| Recorrido máximo del eje | 1800 mm x 850 mm x 700 mm |
| Diámetro de giro máximo | 1000mm |
| Estándar de material | GB, ASTM, AISI, DIN, BS, JIS, NF, AS, AAR....... |
| Tratamiento de la superficie | KTL(revestimiento electrónico), chapado de zinc, pulido de espejo, pulido de arena, Decapado ácido, óxido negro, Pintura, galvanización en caliente, polvo Revestimiento, chapado en níquel |
| Servicio disponible | OEM Y ODM |
| Control de calidad | 0 defectos,inspección del 100% antes del embalaje |
| Aplicación | Industria aeroespacial: Aerodeslizadores de motor de reacción. Protecciones de gatillo y receptor negro. Energía: Yunque, válvula de compuerta, control de cabeza de pozo EQP, cabeza de pozo EQP. Minería y maquinaria pesada: Cajas de engranajes, placas de mordaza, rompevirutas, piezas de excavadora Maquinaria agrícola: Piezas de tractor, accesorio de rastrillo de la raíz Bombas y válvulas: Todo tipo de bombas y válvulas. Transporte: Culatas, soporte del motor, brazo de suspensión, pinzas de freno delanteras y traseras. |
2.Lista de equipos de mecanizado principales
| Capacidades de mecanizado | |
| Centro de giro de tres ejes: 1 | Centro de máquina vertical de cuatro ejes: 28 |
| Centro horizontal de la máquina de cuatro ejes: 1 | Máquina de fresado CNC: 6 |
| Máquina de fresado de elevación vertical: 4 | Máquina de fresado universal: 2 |
| Máquina de fresado de planos: 2 | Máquina de fresado de fase: 3 |
| Máquina de torno CNC: 27 | Guía oblicua CNC torno máquina: 2 |
| Máquina de torno del motor: 6 | Especial Latha: 5 |
| Máquina de perforación radial: 4 | Máquina perforadora porosa CNC: 6 |
| Máquina perforadora de espelentes CNC: 2 | Máquina de perforación cilíndrica: 11 |
| Fundición de arena | Fundición de inversión (vidrio de agua) | Fundición de inversión (Silica Sol) | Fundición de la carcasa | Fundición de troquel por gravedad | Fundición de troqueles de alta presión | Pérdida de fundición de espuma | |
| Metales | Ferrosos y no ferrosos | La mayoría de Ferrous | La mayoría de Ferrous | La mayoría de Ferrous | Solo no ferroso | Solo no ferroso | La mayoría de Ferrous |
| Tamaño de los componentes | Todos los tamaños | Pequeño y mediano | Pequeño | Medio | Mediano y grande | Pequeño y mediano | Medio |
| Peso de los componentes (Kg) | 1(kg) - muchas toneladas | 0,25 - 50 (kg) | 0,1 - 30 (kg) | 1 - 50 (kg) | 1 - 100 (kg) | 0,2 - 20 (kg) | 1 - 200 (kg) |
| Flexibilidad de diseño para la conversión de piezas soldadas a piezas fundidas | Alto | Muy excelente (WELD2CAST método más popular) | Excelente | Alto | Moderado | Relativamente alto | Alto |
| Unidad de producción (pcs) | Adecuado para muy bajo y serie media | Adecuado para las series bajas y medias MOQ 50 | Adecuado para las series bajas y medias MOQ 100 | Adecuado para baja y medio serie MOQ 300 pcs | Adecuado para las series bajas y medias MOQ 100 | Adecuado para medios y. pc MOQ 1000 de serie alta | Adecuado para series medianas |
| MOQ 500 - 1000 pcs | |||||||
| Necesidades de mecanizado secundario | Alto | Moderado | Baja | Baja | Moderado | Muy bajo | Baja |
| Coste de fabricación del producto | Baja | Baja | Medio | Medio | Baja | Medio | Media/Alta |
| Tolerancia de fundición de dimensiones conforme a ISO 8062 | CT10 - CT12 | CT7 - CT9 | CT4 - CT6 | CT7 - CT8 | CT7 - CT8 | CT4 - CT5 | CT7 - CT8 |
| Espesor mínimo de la pared fundida | 6 - 8 mm | 4 - 5 mm | 2 mm | 5 mm | 4 mm | 2,5 mm | 3 mm |
| Necesidad de ángulo de salida (grados ° ) | ± 2,0 ° | ± 1,0 ° | ± 0,5 ° | ± 1,0 ° | ± 1,0 ° | ± 0,5 ° | ± 1,5 ° |
| Acabado superficial (Ra) µ | Ra 50 µ | Ra 25 µ | Ra 3,2 µ | Ra 25 µ | Ra 12,5 µ | Ra 3,2 µ | Ra 25 µ |
| Aleaciones de fundición | Hierro, hierro dúctil, ADI - (hierro dúctil de tallo) Acero de baja aleación, Acero de aleación alta, acero inoxidable, aluminio, Cobre, Bronce | Acero de baja aleación, acero de alta aleación, acero inoxidable, acero Hastelloy | Acero de baja aleación, acero de alta aleación, acero inoxidable, acero inoxidable dúplex, Titatium | Hierro dúctil,ADI- (hierro dúctil Austemperado),Acero de baja aleación,Acero de alta aleación, Acero inoxidable, acero inoxidable dúplex | Aluminio, Cobre | Aluminio,zinc, Magnesio | Hierro,Hierro dúctil,ADI - (hierro dúctil Austemperado),Acero de baja aleación,Acero de alta aleación,Cobre |

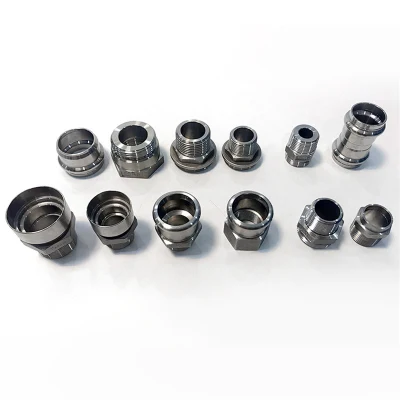

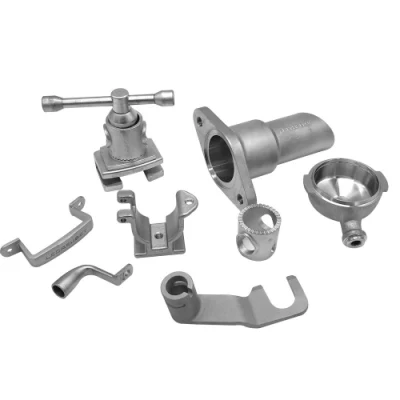

4.Productos de fundición
5.ventajas del producto
6.Herramientas de inspección
7.proceso de fundición de cera perdida
8.nuestra ventaja
9.Embalaje y entrega
¡prometemos a nuestros clientes un paquete cuidadoso, seguro y apretado para exportar! Embalaje estándar: Algodón perla/bolsa de burbujas + caja de cartón + caja de madera/pallet
Embalaje especial: Embalaje personalizado + caja de madera
10.Company Perfil
Gane el futuro OBT: Fundada en 2003, OBT ha sido un fabricante y exportador líder en la industria de fundición de precisión durante 20 años, cumpliendo con la filosofía corporativa de excelente calidad, precio razonable y perfecto servicio posventa, confiando en la investigación y desarrollo de calidad superior y la tecnología de fabricación alemana. Nuestro OBT proporciona a nuestros clientes los productos de fundición de inversión personalizados no estándar más seguros y les ayuda a desarrollar el mercado. Los productos incluyen: Accesorios de turbocompresores como paletas y paletas de paletas, accesorios de fundición de precisión y otros accesorios de hardware. OBT HA PASADO ISO9001, ISO14001, CE, EAC, TUV, SGS, SABRE, TS16949, CE, EAC, Certificación de seguridad SGS, y proporciona nuestros mejores productos y servicios vendidos con éxito a América, Europa (Francia, Reino Unido, Alemania, Suecia, Hungría, CE, República Checa, Rusia, Ucrania, Italia, Polonia, etc.) Sudamérica, el sudeste asiático, Australia, África y otros más de 40 países y mercados, y ganó elogios unánimes de una amplia gama de clientes. Hemos ampliado el mercado mundial a más de 382 clientes, incluidos distribuidores y clientes finales.
En el futuro, el Grupo Oberthur continuará manteniendo la filosofía de negocio orientada a las personas y orientada al cliente, realizando esfuerzos persistentes para fortalecer el desarrollo de productos, dando juego completo a las ventajas del grupo y explorando el mercado internacional con la última tecnología y la calidad perfecta. Desarrollar vigorosamente el mercado y proporcionar a los clientes soluciones integrales de una sola parada.
11.FAQ
Q1: ¿Cómo personalizar los productos?
A1:Adjunte sus dibujos con detalles (material, tratamiento de superficie, cantidad y requisitos especiales, etc.).
Q2: ¿puede hacer las piezas a partir de la muestra?
A2:Sí, podríamos proporcionar un costo aproximado y mediremos y diseñaremos el dibujo de acuerdo con su muestra.
Q3: ¿puede mi diseño ser seguro después de enviarlo a usted?
A3: Podemos firmar el acuerdo de confidencialidad antes de enviarlo. Q4:¿Qué tipo de servicio de producción proporciona?
A4:Fabricación de moldes, fundición de cera perdida, mecanizado CNC, estampación, inyección de plástico, ensamblaje y tratamiento de superficies.
Q5:¿Cómo controla la empresa la calidad?
A5: Producto de inspección con equipo profesional, como CMM, medidor de altura, calibre y micrómetro, detector de fallos ultrasónico, Probador de dureza, analizador de espectro, máquina de prueba de impacto, equipo cuadrático .
